まず一言で
結論: Energy Lossは、速さそのものではなく「流れの中で不可逆に失われるエネルギー」を読む指標である。圧較差やTKEと関連するが、圧較差の代用品でもTKEの言い換えでもない。
血流が狭窄、分岐、曲がり、衝突、逆流を通ると、平均流の運動エネルギーの一部は粘性摩擦や乱れを通じて回収不能な損失になります。4D Flow MRIのEnergy Lossは、この不可逆損失を速度場から可視化しようとする考え方です。
この記事の立ち位置
公開文献にもとづく教育用記事です。個別施設、非公開データ、個人を特定し得る情報は含めません。Energy Lossは研究的価値が高い一方、標準化と検証が必要な指標として扱います。
Energy Lossとは何か
Energy Lossは、4D Flow MRIで得られる3次元速度場から、粘性摩擦によるエネルギー散逸を推定する指標です。直感的には、隣り合うボクセルの速度差が大きく、血液層どうしが強くこすれ合うほど高くなります。
何を見ているか
速度そのものではなく、速度の空間勾配を見ます。つまり、同じ速さでも「なめらかに流れている」のか「急にずれている」のかを区別します。
何に弱いか

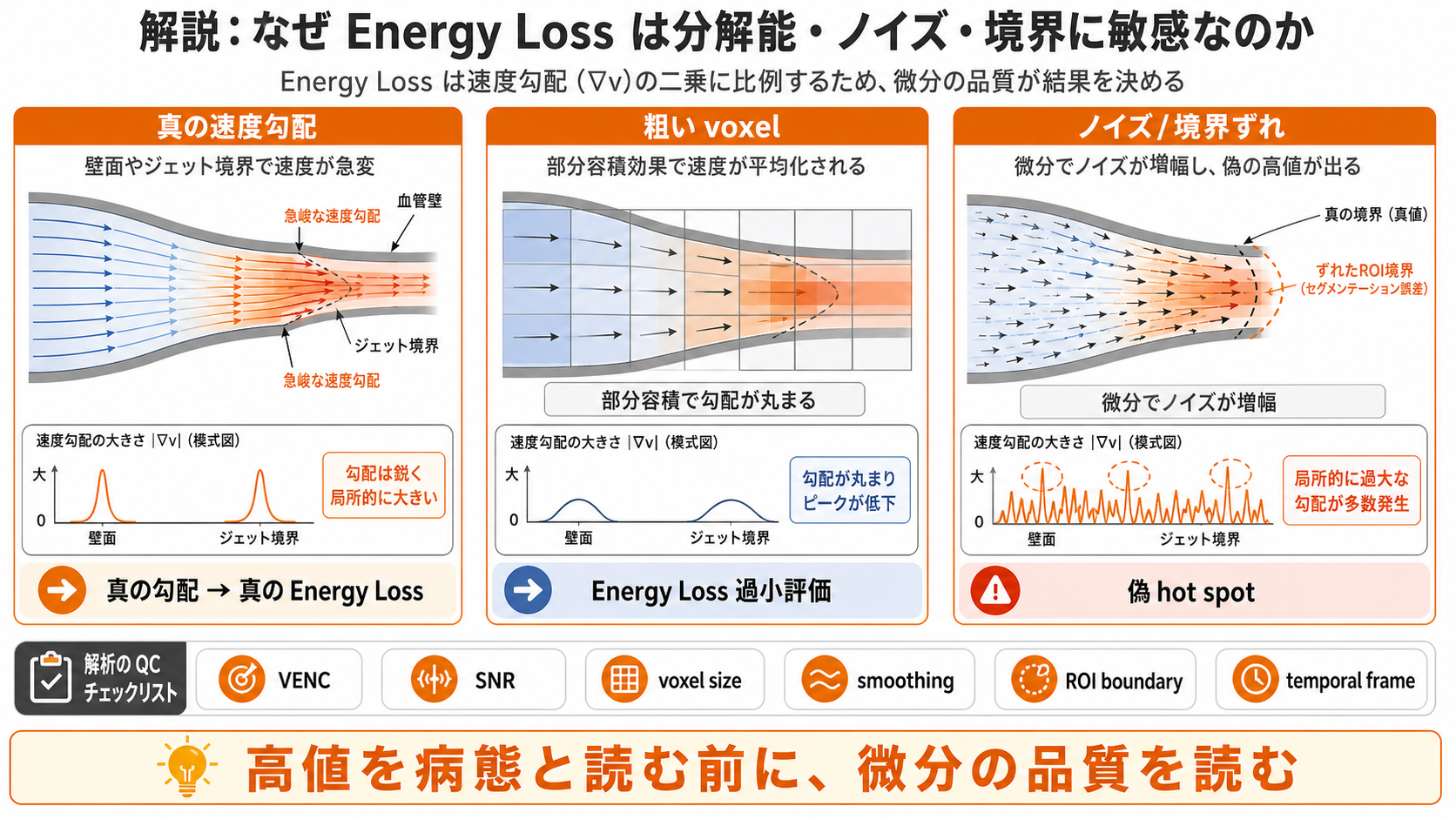

速度勾配を計算するため、空間分解能、ノイズ、平滑化、ROI境界、segmentationに敏感です。高値を見たら、まずQCが必要です。

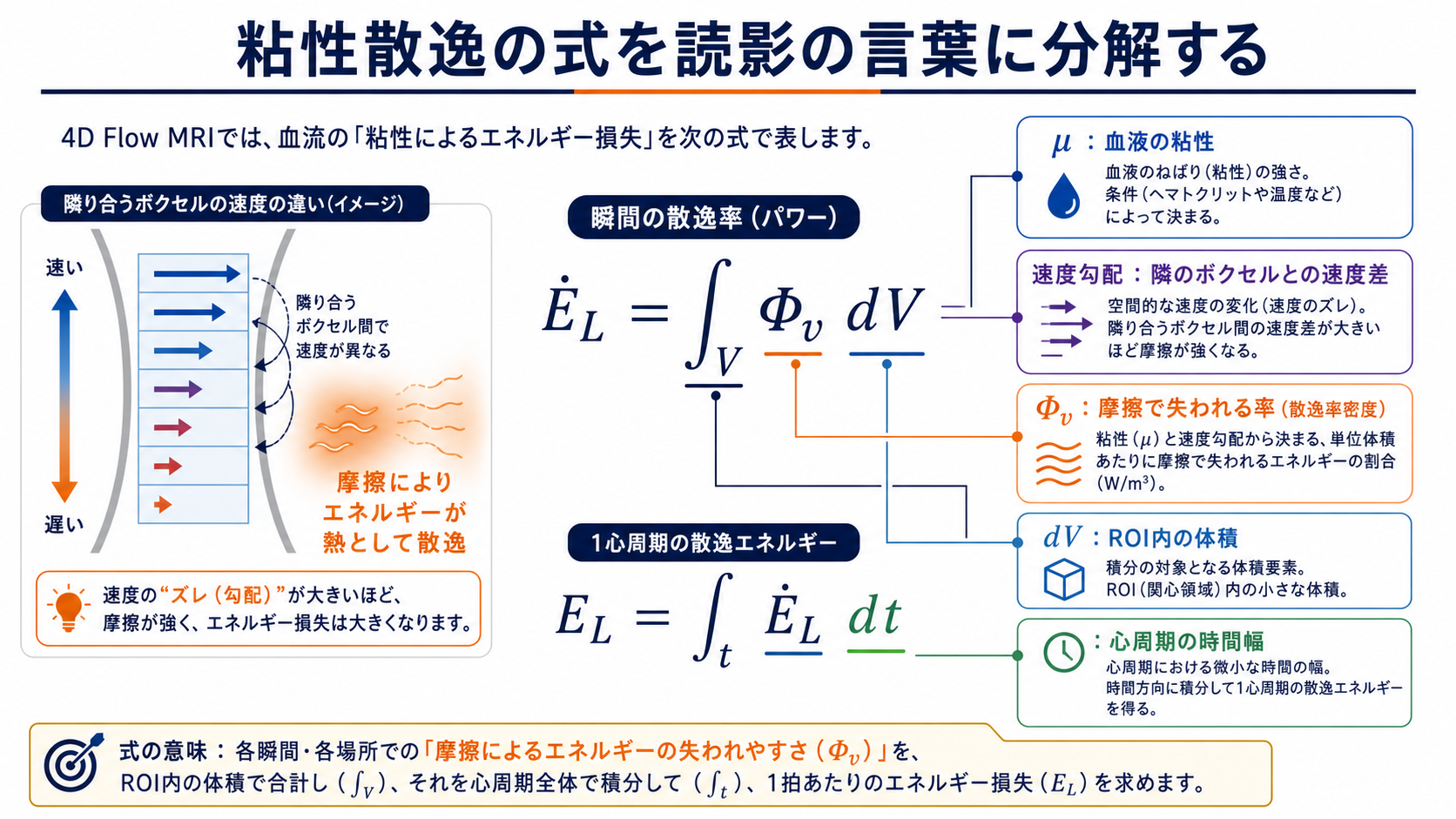

数式: 粘性散逸を体積と時間で足す

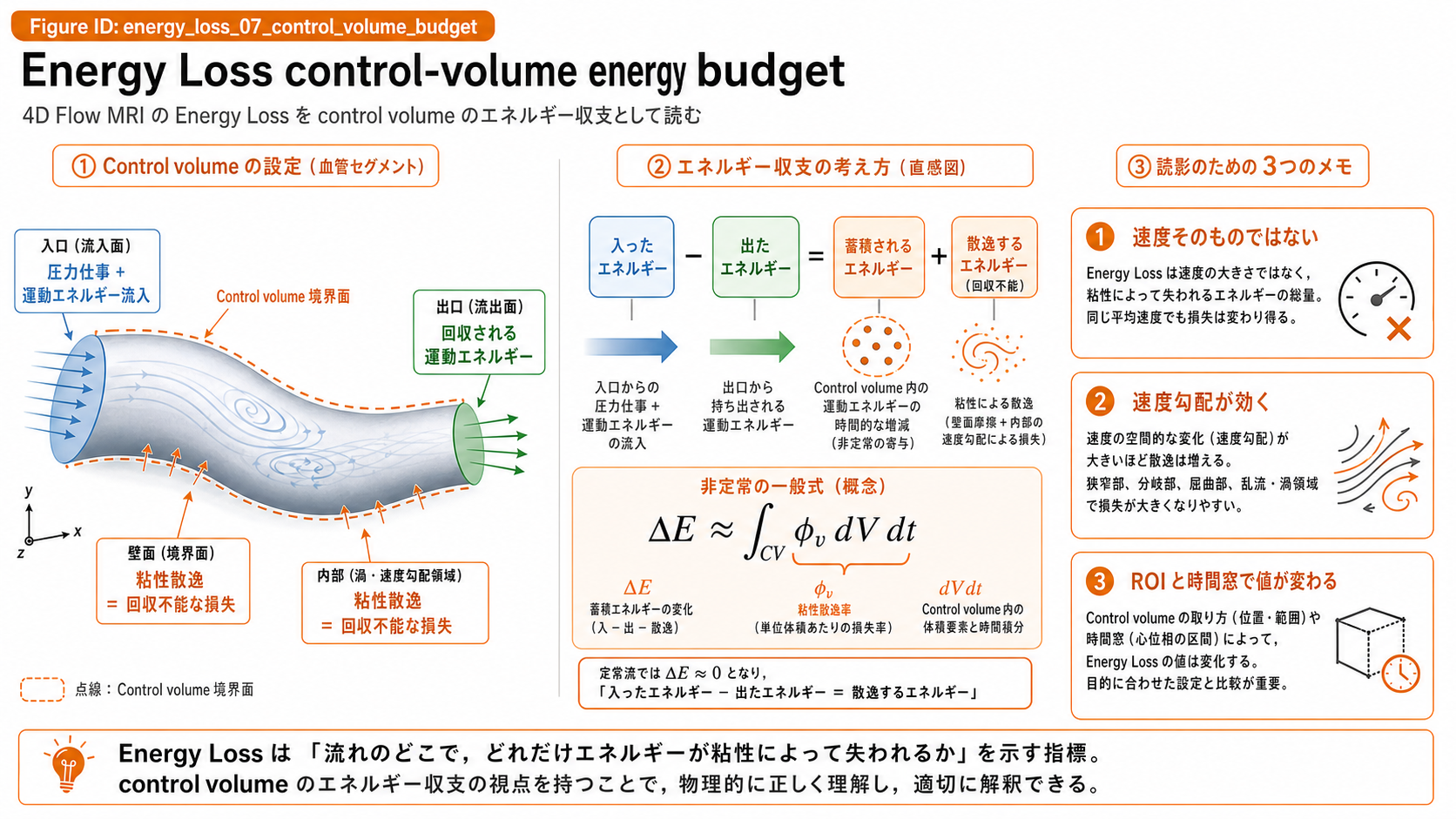

Energy Lossの基本は、粘性散逸率をROI内で体積積分し、必要に応じて心周期で時間積分することです。
EL = ∫T ĖL(t) dt
ある時相のEnergy Loss rate。単位はW。瞬間的にどれだけ失われるか。
一定時間で積分したEnergy Loss。単位はJ。心周期や拡張期などで積分する。
粘性散逸の密度。速度勾配が大きいほど増える。
ROI内の体積要素と時間幅。ROIや時相範囲で値が変わる。
これは非圧縮Newtonian流体として単純化した直感式です。実装や論文では、発散項を含めた粘性散逸関数を使うことがあります。

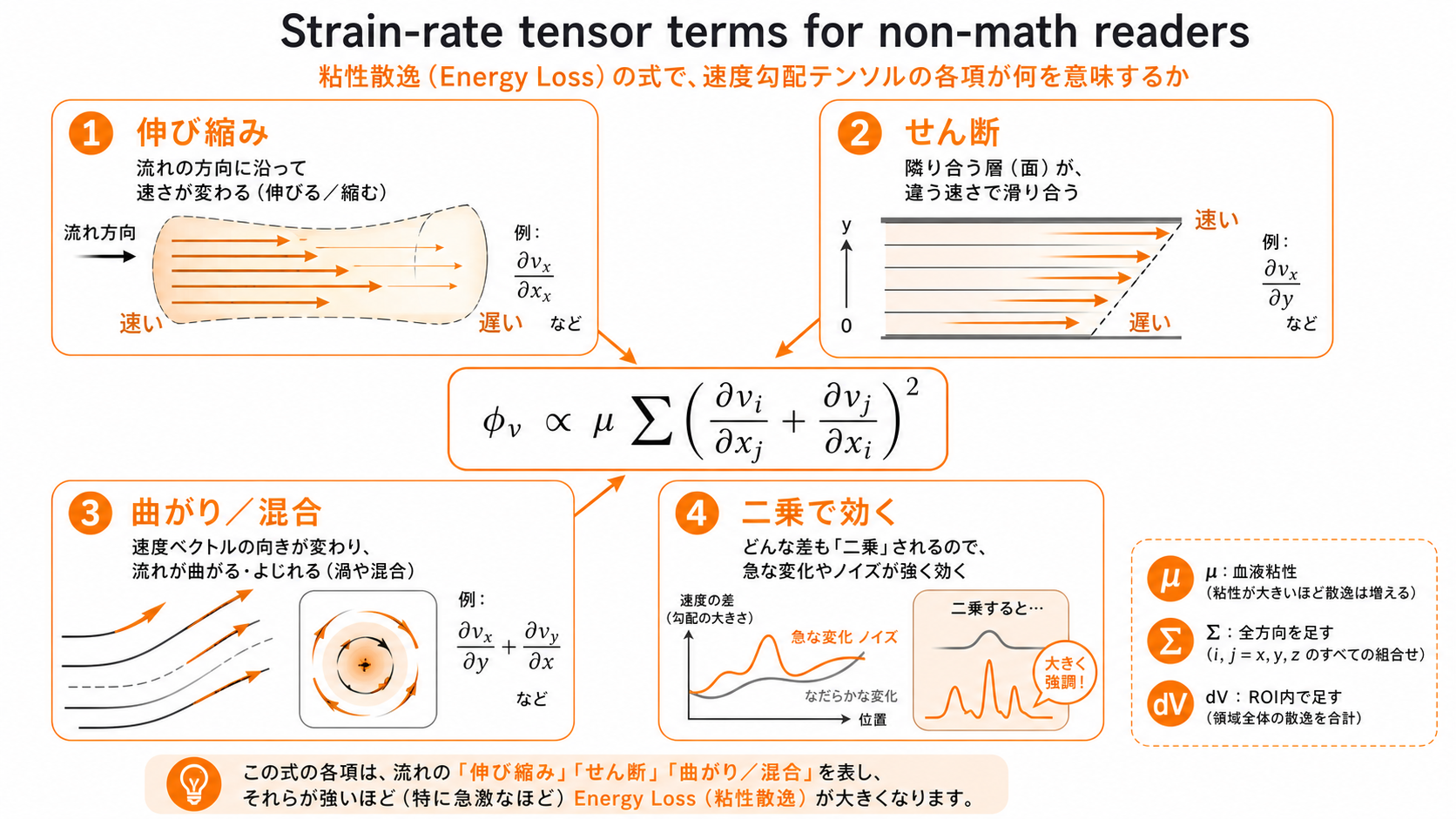

数式が苦手な人向け: 微分は「隣との差」を見る
∂v/∂x は、隣の位置へ移動した時に速度がどれくらい変わるかです。速度がなめらかに変わる場所では小さく、jetの縁、壁近傍、分岐、衝突流では大きくなります。
式に二乗が出るため、急な速度差は強く効きます。その分、ノイズや解像度不足で微分が不安定になると、Energy Lossも揺れます。

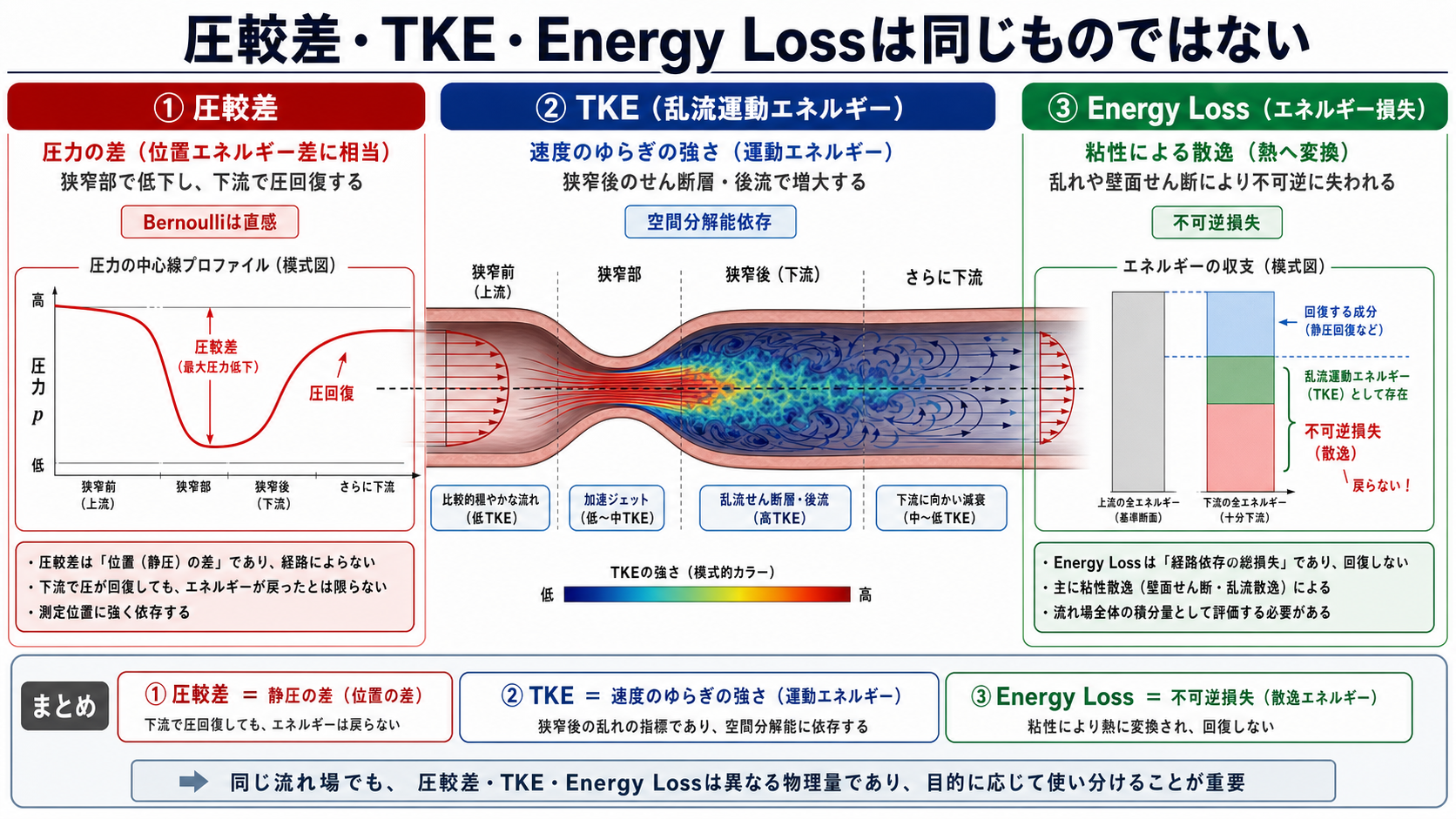

圧較差・TKE・Energy Lossは同じものではない
狭窄では、圧較差、TKE、Energy Lossが同じ場所で話題になります。しかし、それぞれの物理的な意味は異なります。
| 指標 | 見るもの | 強み | 注意点 |
|---|---|---|---|
| 圧較差 | 圧の落ち方 | 臨床で直感しやすい | 圧回復、加速項、流量依存、測定法差に注意 |
| TKE | 速度ばらつきのエネルギー | 乱れた流れを可視化しやすい | 乱流量を表すが、損失率そのものではない |
| Energy Loss | 粘性摩擦による不可逆損失 | 流れの効率低下を直感的に読める | 速度勾配に依存し、分解能とノイズに弱い |
Bernoulliとの関係
簡易Bernoulliは圧較差を直感的に扱える一方、圧回復や非定常性を単純化します。4D Flow MRI研究では、TKEやEnergy Lossを通じて不可逆損失をより直接的に見ようとする流れがあります。ただし、TKE、粘性散逸、圧較差は幾何形状や測定条件で関係が変わります。

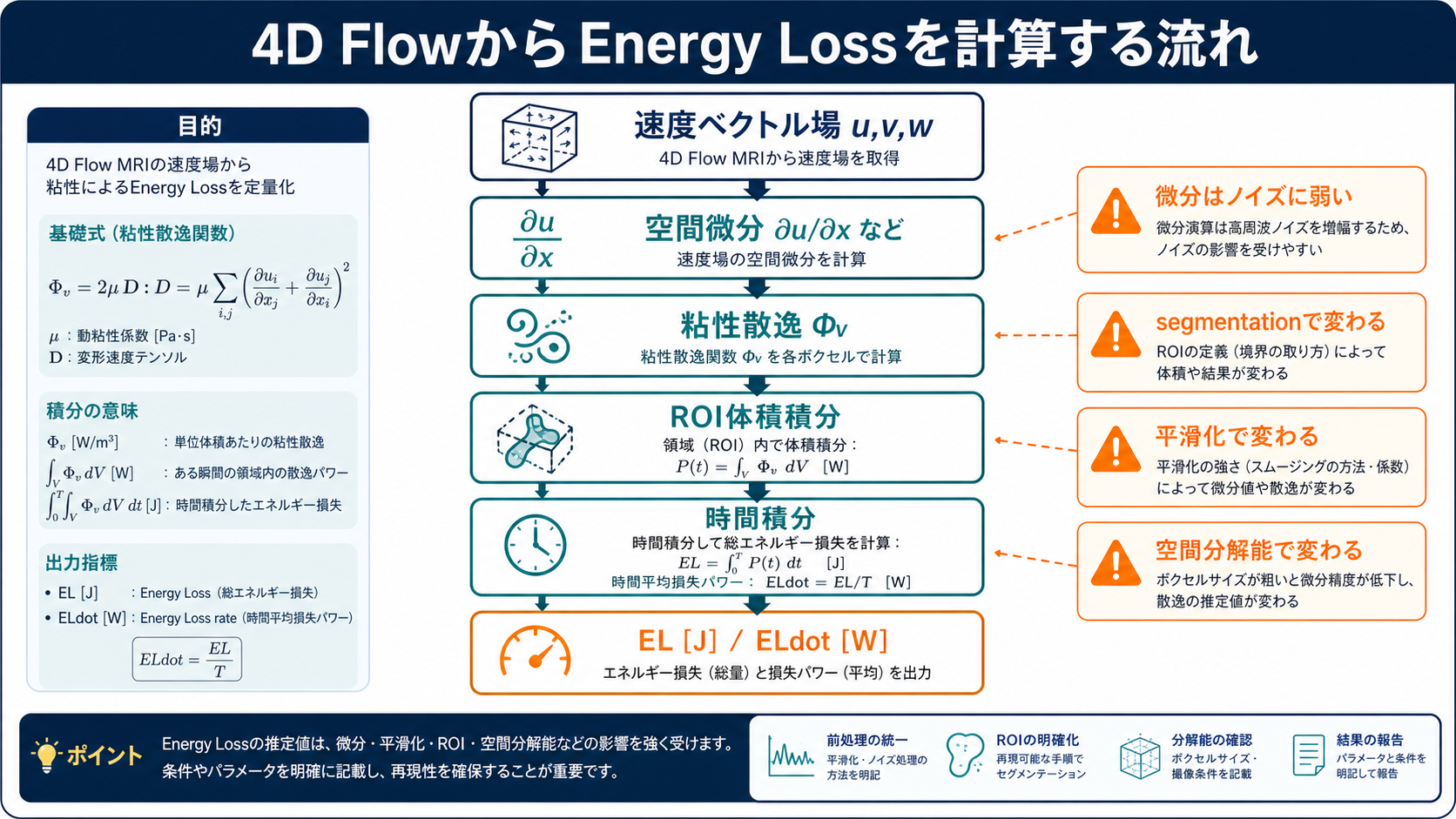

4D FlowからEnergy Lossを計算する流れ
実務上のパイプラインは、速度ベクトル場を得て、空間微分を取り、粘性散逸を計算し、ROIで体積積分し、時相で時間積分する流れです。
| 工程 | 入力 | 出力 | 壊れやすい点 |
|---|---|---|---|
| 速度場取得 | 4D Flow velocity | u, v, w | VENC、aliasing、位相オフセット、SNR |
| 空間微分 | 隣接ボクセルの速度 | 速度勾配 | ノイズ、解像度、補間、平滑化 |
| 散逸計算 | 速度勾配、粘性 | φv | Newtonian仮定、粘性値、単位 |
| ROI積分 | segmentation | ĖL | ROI境界、部分容積、壁近傍 |
| 時間積分 | 時相列 | EL | 心周期範囲、temporal resolution、ピーク時相 |

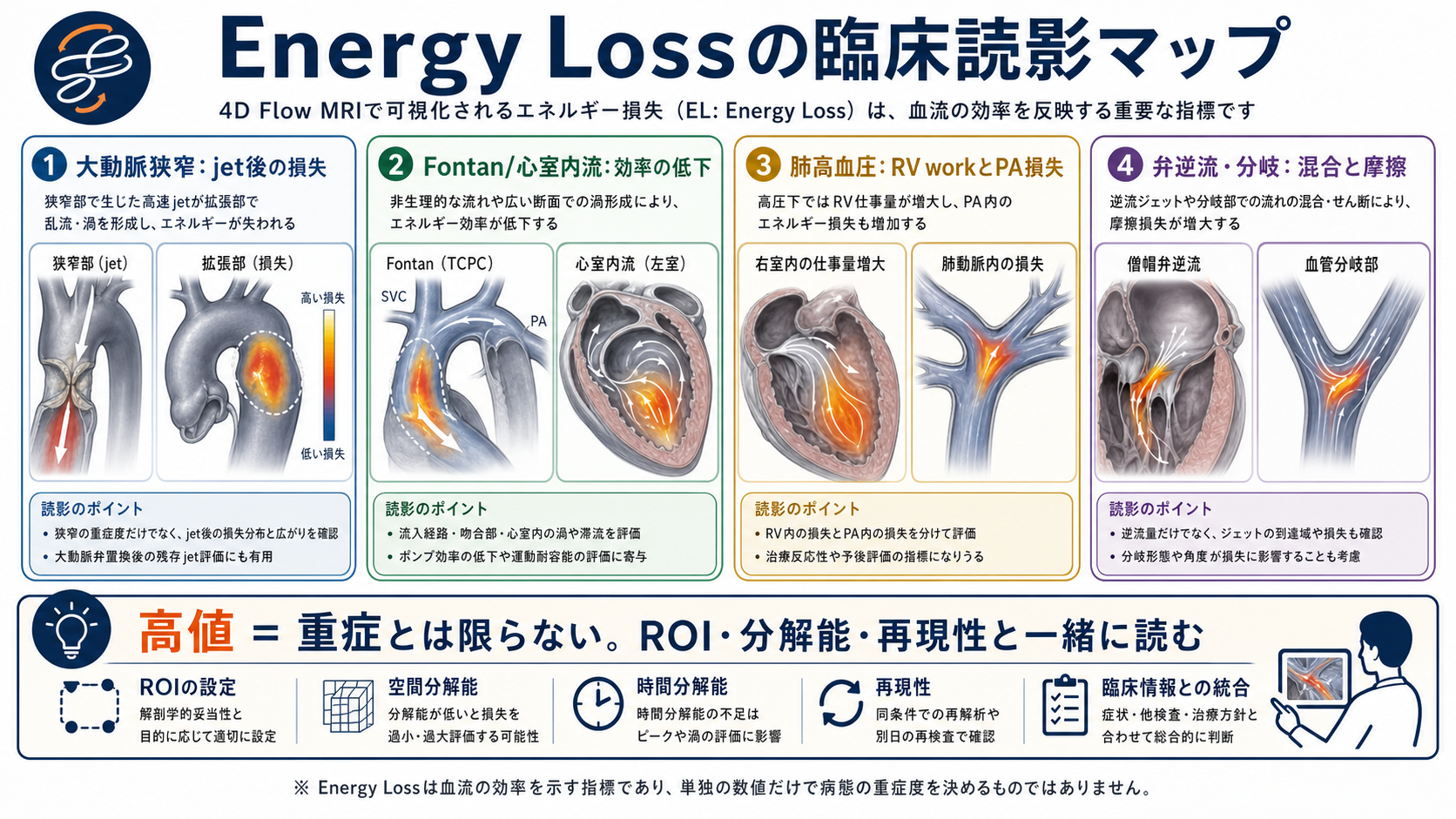

臨床読影: 高値は重症とは限らない
Energy Lossは、血流の効率低下を直感的に示せるため、大動脈狭窄、Fontan循環、肺動脈系、弁逆流、分岐、心室内流などで関心が高い指標です。ただし、単独で重症度を決める指標ではなく、圧較差、流量、TKE、WSS、形態、機能、再現性と一緒に読みます。
強い使い所
どこで流れの効率が落ちているかを空間的に示せる。圧較差や流量だけでは見えにくい局所損失を説明しやすい。
弱い使い所
異なる施設・装置・解像度・解析ソフト間で数値を直接比較すること。標準化なしの絶対値比較は慎重に扱う。

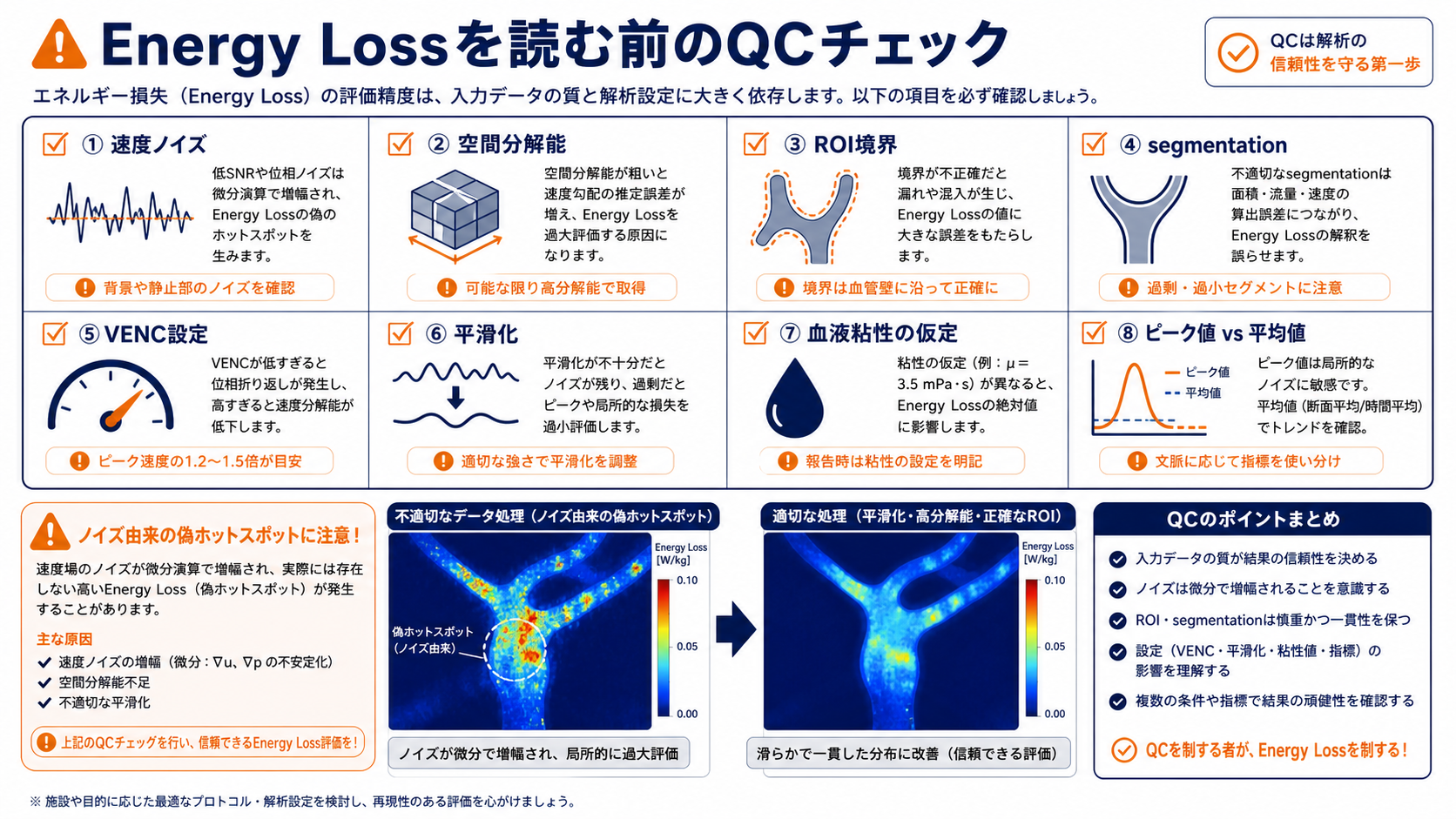

QC: Energy Lossを読む前に確認すること
Energy Lossは、速度勾配を使うため、見た目より繊細です。高値が出たら、まず「本当に流体力学的な損失か」「処理由来のhot spotか」を分けます。
| QC項目 | 見る理由 | 読影での対策 |
|---|---|---|
| 速度ノイズ | 微分で増幅される | 背景領域、低信号領域、時相間ちらつきを確認 |
| 空間分解能 | 速度勾配を過小評価し得る | voxel sizeと血管径、jet幅、狭窄径を確認 |
| ROI境界 | 壁近傍や部分容積で値が変わる | 境界を少し変えた感度解析を行う |
| segmentation | 積分体積が変わる | 同じルールで再現できるか確認 |
| 平滑化 | ノイズは減るが勾配も変わる | 処理条件を固定し、論文では明記する |
| ピーク値 | 一点のhot spotに引っ張られる | ピークだけでなく平均、総量、時間曲線を見る |
文献紹介
Kamphuis et al. 2018
4D Flow MRIから左室のKE、viscous Energy Loss、vorticityをscan-rescanで評価した研究です。ELindexの再現性が比較的強い一方、一部パラメータにはscan間差が残ることが示され、ELを読む時の再現性確認の重要性を示します。
Cibis et al. 2015
Fontan循環のviscous dissipationについて、MRI解像度とノイズの影響をCFDで評価した研究です。Energy Lossが空間分解能とノイズに敏感であることを理解するうえで重要です。
Scientific Reports 2017
狭窄の不可逆圧損失を、4D Flow MRIで乱流生成量から推定する研究です。簡易Bernoulli、TKE、不可逆圧損失の関係を理解するための重要な橋渡しになります。
Aortic 4D Flow MRI clinician guide
KE、viscous Energy Loss、TKEを大動脈4D Flow MRIの臨床読影の中で整理したレビューです。Energy Lossを「血流効率」「後負荷」「流れの可視化」と関連づける入口になります。
- Kamphuis VP et al. Scan-rescan reproducibility of diastolic LV kinetic energy, viscous energy loss and vorticity using 4D flow MRI. Int J Cardiovasc Imaging. 2018.
- Cibis M et al. The effect of resolution on viscous dissipation measured with 4D flow MRI in Fontan circulation. J Biomech. 2015.
- Ha H et al. Estimating irreversible pressure drop across stenosis by quantifying turbulence production using 4D Flow MRI. Scientific Reports. 2017.
- A clinician's guide to understanding aortic 4D flow MRI. Insights into Imaging. 2023.
- Segmental assessment of blood flow efficiency in the total cavopulmonary connection using 4D flow MRI. Eur Heart J Open. 2022.
Claim / Evidence / Limitation
Claim
Energy Lossは、4D Flow MRI速度場から粘性摩擦による不可逆損失を読む指標である。
Evidence
viscous energy lossの4D Flow MRI計算式、scan-rescan研究、解像度影響研究、狭窄圧損失研究、大動脈4D Flowレビュー。
Scope
4D Flow MRI研究者向けの公開教育用概説。個別解析プロトコルや臨床判定基準ではない。
Limitation
Energy Lossは微分量に依存し、空間分解能、ノイズ、ROI、segmentation、粘性仮定、平滑化に敏感である。標準化なしの絶対値比較は慎重に扱う。
Zettelkastenへ戻す問い
- Energy Lossを、圧較差やTKEと混同せず説明できるか。
- 速度勾配を使う指標が、なぜ空間分解能とノイズに弱いか説明できるか。
- ELdot [W]、EL [J]、J/m³、mJの違いを説明できるか。
- Energy Loss高値を見た時、ROI、平滑化、segmentationの影響を確認しているか。
- 次の記事で扱うWSSと、同じ速度勾配由来だが何が違うか説明できるか。
