Module 02

BRTO / RTO による 4D Flow

MD + HTML + 図解

シャント閉塞後の門脈血流再分配を、形態ではなく流量として読む

BRTO/RTOは、胃腎シャントなどの門脈体循環シャントを閉塞し、門脈血流の肝内還流を増やす治療である。4D Flow MRIは、治療前後の流路・方向・流量を3Dで後方視的に測れるため、単なる血管径や造影パターンでは見えない“流れの再分配”を評価できる。

兵藤先生からは、Abdominal Radiology reviewのpublish、BRTO関連研究のEJR投稿中、ESGAR科学ポスター Certificate of Merit、多施設AI研究・Dual-VENC研究の継続について共有があった。名大の4D Flowは臨床・研究の両面で前進している。

1 2 3 4

最初に押さえる4点

BRTO/RTOの本質は、シャント閉塞による門脈血流の再配分である。
4D Flowは、MPV、SV、SMV、側副路を同一ボリュームで後方視的に測れる。
HPF = MPV flow − Σ(extrahepatic collateral flow) という考え方で、肝臓へ戻る実効門脈流を表現できる。
術後1週のHPF改善が肝機能指標と相関する、という臨床仮説が重要である。

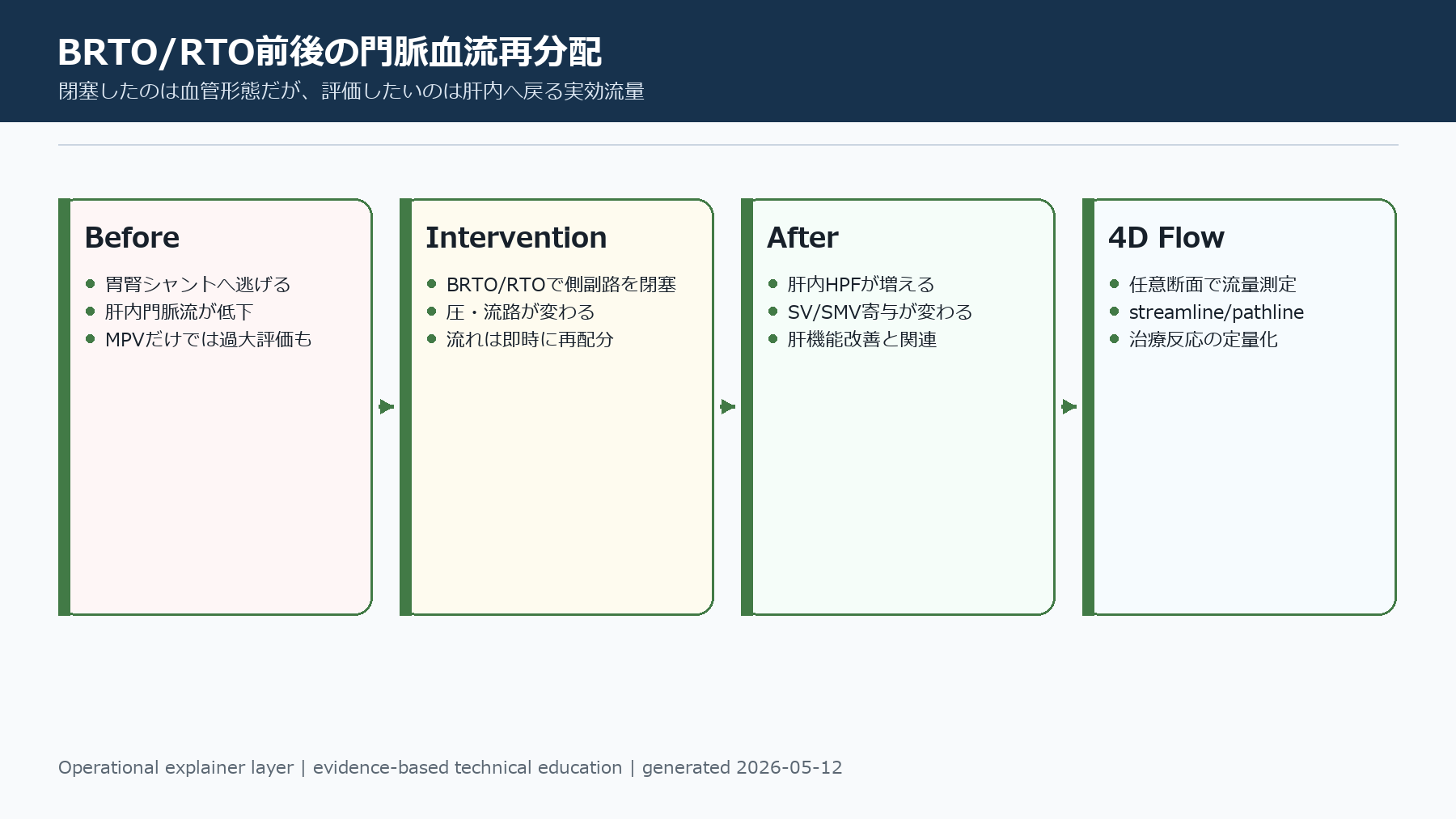

BRTO/RTO前後の門脈血流再分配 | 閉塞したのは血管形態だが、評価したいのは肝内へ戻る実効流量

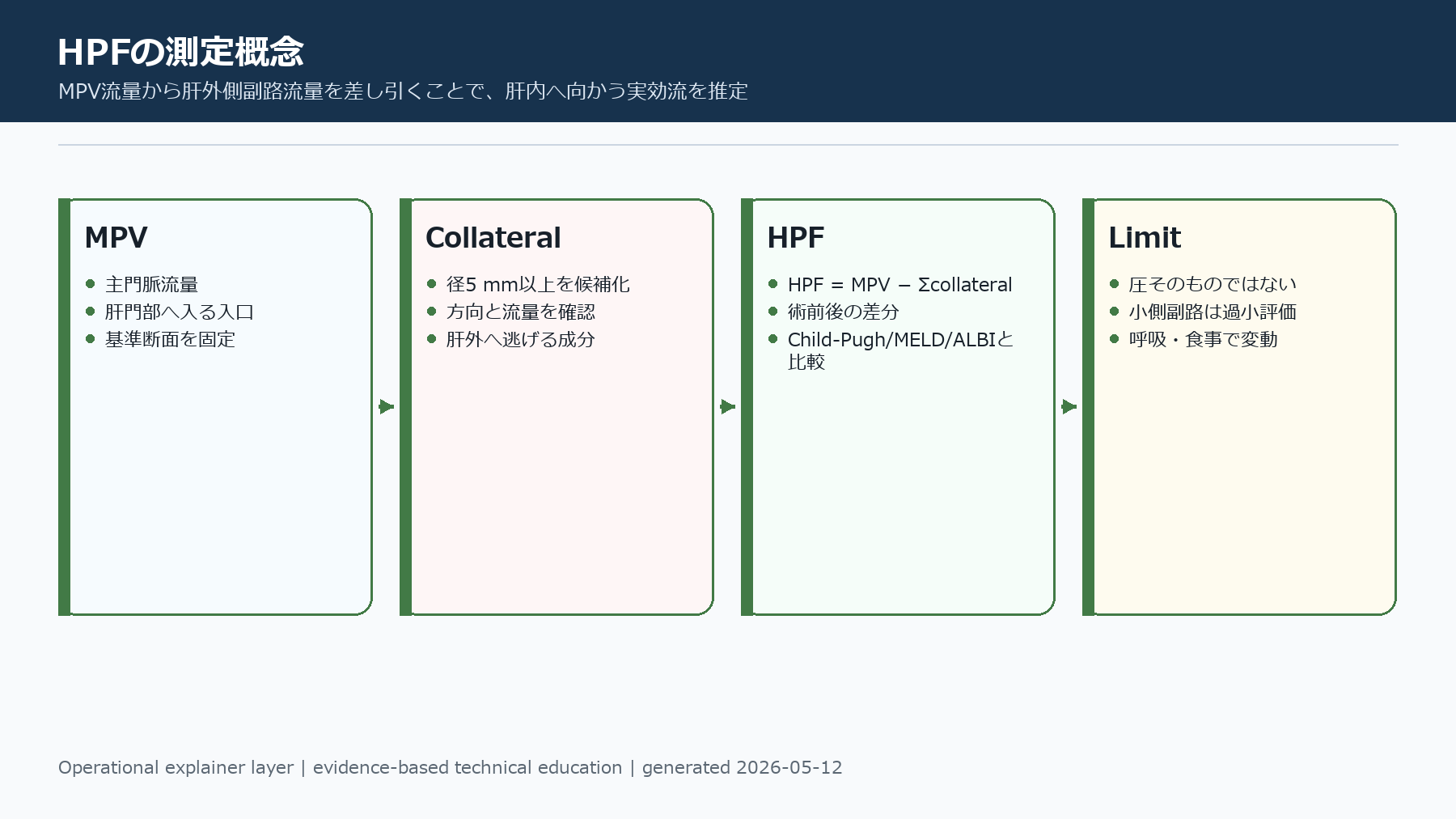

HPFの測定概念 | MPV流量から肝外側副路流量を差し引くことで、肝内へ向かう実効流を推定

1. BRTO/RTOは門脈血流の“逃げ道”を閉じる治療

門脈圧亢進では、肝外側副路が発達して門脈血が体循環へ逃げる。BRTO/RTOは、この逃げ道を閉塞することで胃静脈瘤などを制御し、同時に門脈血流の分布を変える。

形態画像ではシャントの閉塞や血栓化は見えるが、治療後にどの血管へどれだけ流れが戻ったかは直接わかりにくい。ここで4D Flowの定量性が効く。

評価軸	形態画像	4D Flow
シャント閉塞	見やすい	補助的
流向	推定に留まる	3Dベクトルとして可視化
流量	困難	任意断面で後方視的に測定
治療反応	形態変化中心	HPFや側副路流量の変化で評価

用語整理

BRTO/RTO: Balloon-occluded retrograde transvenous obliteration / retrograde transvenous obliteration。門脈体循環シャントを逆行性に閉塞する治療群。
側副路: 門脈血が肝臓を経由せず体循環へ逃げる血管経路。

運用方法

術前、術後早期、必要に応じてフォローアップで同等条件の4D Flowを撮像する。
MPV、SV、SMV、主要側副路を同一ルールでセグメントし、流量と方向を記録する。

アンチパターン

MPV流量だけで肝内還流を代表させる。大きな側副路が残ると、MPV流量は肝臓に入る流れを過大評価しうる。

2. HPFは“肝臓へ戻る実効門脈流”として設計する

ローカルBRTO/HPFメモでは、HPFを MPV flow − Σ(extrahepatic collateral flow ≥5 mm) と定義している。これは門脈本幹を通る総量から、肝外へ逃げる側副路成分を差し引く考え方である。

この指標は圧ではなく流量であり、門脈圧亢進そのものを直接測るものではない。ただし、治療前後の血流再分配を定量化するには実用的である。

項目	意味	注意
MPV flow	門脈本幹の流量	肝内流と側副路流が混ざる
collateral flow	肝外へ逃げる流量	5 mm未満は扱いが難しい
HPF	肝内へ向かう実効流	断面設定とセグメンテーション依存

用語整理

HPF: Hepatopetal Portal Flowの略として扱う。肝臓方向へ戻る門脈血流量の実効指標。
Hepatopetal: 肝臓へ向かう流れ。反対はhepatofugal。

運用方法

側副路は径、流向、連続性で候補化し、同一閾値で術前後比較する。
流量は心周期平均だけでなく、呼吸・食事・撮像時間の標準化も記録する。

アンチパターン

術後の形態的閉塞だけを成功とみなし、HPFが増えたかを見ない。

3. 名大の成果は臨床仮説として強い

兵藤先生からは、4D Flow reviewのAbdominal Radiology publish、ESGAR科学ポスター Certificate of Merit、BRTO研究のEJR投稿中、多施設AI研究とDual-VENC研究の継続が共有された。これは単発の技術評価ではなく、臨床応用、学会発表、論文化が連続している状態である。

ローカル文献メモでは、RTO後1週でHPFが改善し、その変化がChild-Pugh、MELD、ALBIなどの肝機能指標と関連する可能性が整理されている。ここが報告書・顧客コミュニケーション上の中核である。

成果	位置づけ	次の打ち手
Abdominal Radiology review	腹部IR領域での4D Flow総説	社内外説明の基礎資料
ESGAR Certificate of Merit	BRTO報告の外部評価	施設成果として強調
EJR submitted	BRTO/HPFの本論文化	査読対応を支援
Dual-VENC/AI研究	次世代の技術展開	WIP/解析環境の継続支援

用語整理

EJR: European Journal of Radiology。BRTO研究が投稿中と共有された。
ESGAR: European Society of Gastrointestinal and Abdominal Radiology。科学ポスター受賞の連絡あり。

運用方法

社内報告では、論文化状況、学会受賞、技術支援課題を分けて記載する。
臨床成果とWIP成果を同じ図に入れすぎず、治療評価軸と技術改善軸を分離する。

アンチパターン

論文投稿中の内容を既発表の確定事実のように書く。投稿中・accept・publishの状態を明確に分ける。

4. 腹部4D Flowでは生理変動と呼吸変動を管理する

門脈系は低速で、呼吸、食事、腸管血流、体位の影響を受けやすい。訪問議論でも、ボランティアでは撮像前の絶食・間食禁止、撮像時刻の統一、VENC固定の是非が論点になっていた。

そのためBRTO/RTOの4D Flowは、単に撮れたかではなく、比較可能な条件で撮れたかが重要になる。技術検討では、固定パラメータの比較可能性と、患者ごとの最適化のバランスを明記する。

変動要因	影響	対策
食事	SMV/SV/門脈流が変わる	撮像前の絶食・時刻統一
呼吸	位置ずれ、位相誤差	navigator/ReCAR/解析断面の確認
VENC	VNRとwrapが変わる	固定値か患者最適化かを事前定義
側副路	断面設定が難しい	径・流向・位置のルール化

用語整理

VNR: velocity-to-noise ratio。低速血流評価ではSNR以上に重要になる。
Retrospective flowmetry: 一度取得した3D速度場から、後で任意断面を切って流量を測ること。

運用方法

撮像前条件、VENC、呼吸同期、解析断面をプロトコル化する。
治療前後比較では、同一患者内の変化量を主解析にする。

アンチパターン

腹部4D Flowを大動脈4D Flowと同じ感覚で扱う。低速・小血管・呼吸の三重制約がある。

主要参考文献・根拠

社内・ローカル根拠: WIP039 AdvFlow CS4D, Bayesian Velocity Unfolding, TKE, Compressed Sensing, ReCAR文献メモ、および名古屋大学訪問書き起こしから抽出した論点を統合。
