Module 05

ReCAR と PACE 呼吸同期

MD + HTML + 図解

呼吸を捨てるのではなく、k-spaceの重要度に応じて使い分ける

腹部・胸部の4D Flowでは、呼吸運動が位置ずれ、ぼけ、位相誤差、flow curveの不安定化を生む。従来のnavigator/PACEは、呼吸状態を見て受け入れ/待機/補正を行う発想である。

ReCARは、呼吸位置に応じてk-spaceの中心と外側を適応的に割り当てる。中心k-spaceはコントラストと大域構造に効くため呼気終末に寄せ、外側k-spaceは吸気中も活用することで効率を上げる。

1 2 3 4

最初に押さえる4点

PACEはnavigatorにより呼吸・動きを監視し、prospectiveに補正/同期する考え方。
ReCARは呼吸状態でk-spaceの入れ先を変える adaptive reordering で、単純なrejectより効率が高い。
中心k-spaceを呼気終末へ集めることで、主要構造のmotion artifactを抑える。
CSとReCARを組み合わせると、短時間撮像とinline再構成が現実的になる。

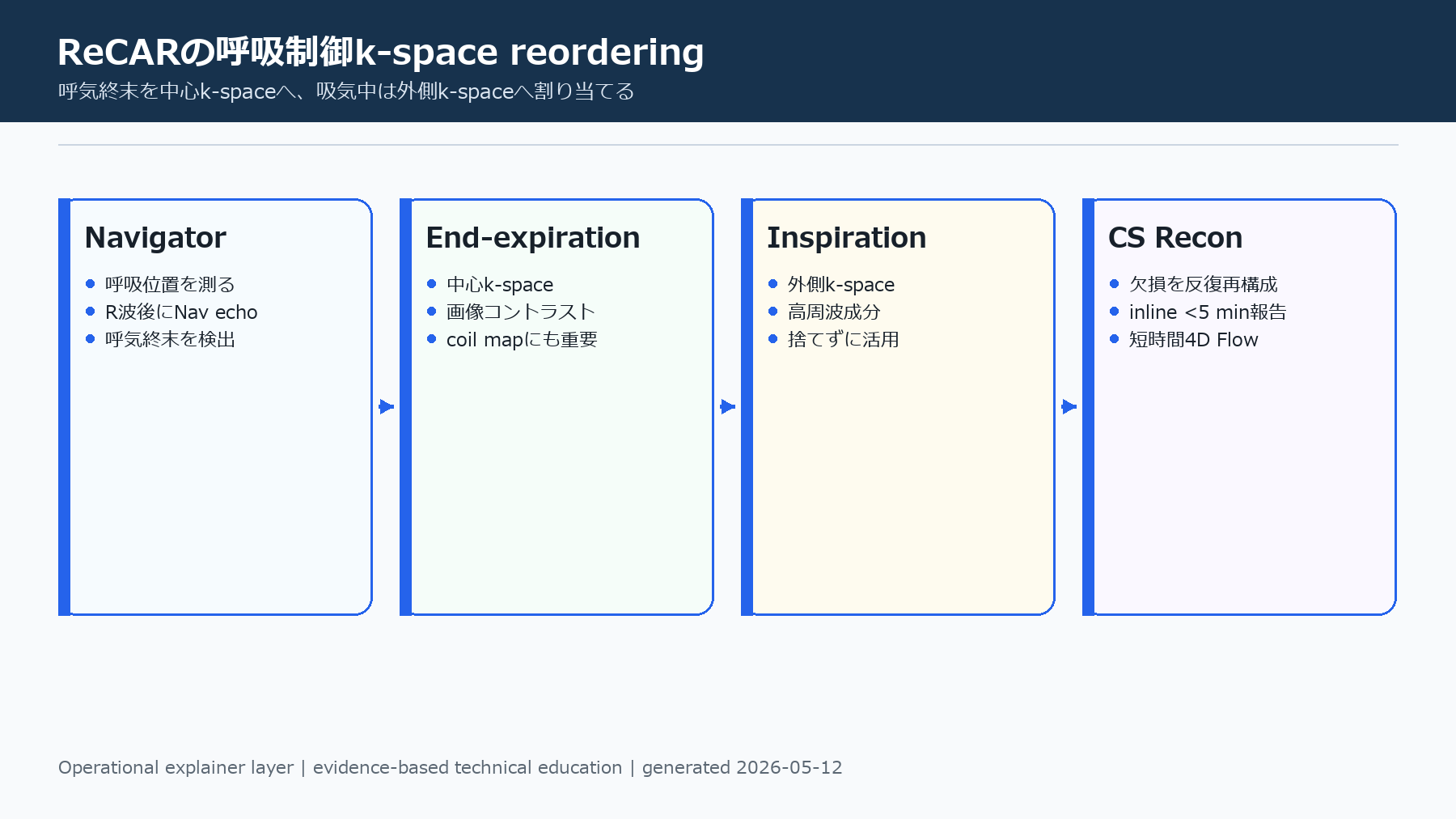

ReCARの呼吸制御k-space reordering | 呼気終末を中心k-spaceへ、吸気中は外側k-spaceへ割り当てる

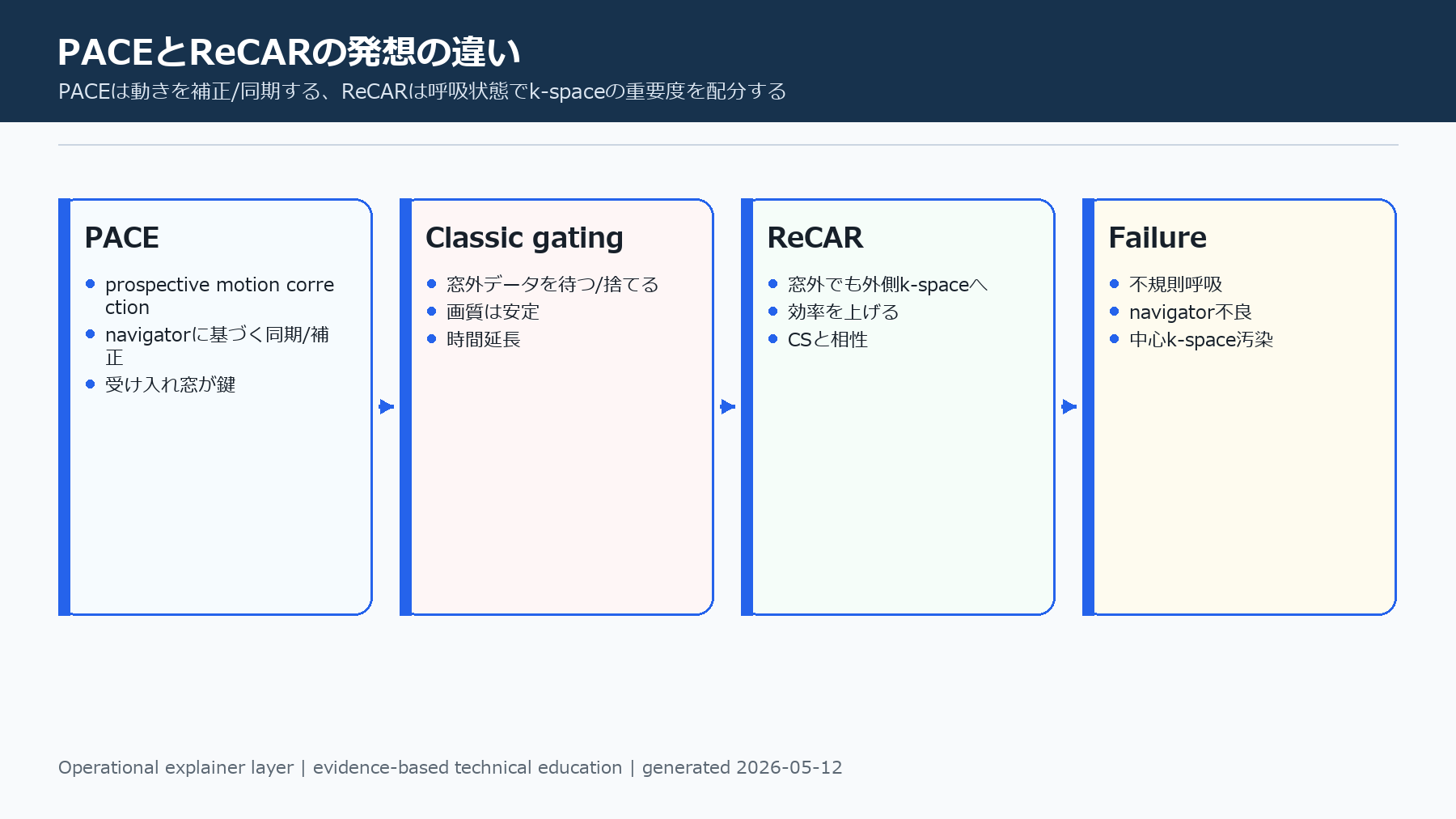

PACEとReCARの発想の違い | PACEは動きを補正/同期する、ReCARは呼吸状態でk-spaceの重要度を配分する

1. 呼吸同期の目的は、単に動きを止めることではない

4D Flowは3D空間、3方向速度、心周期を同時に扱う。呼吸で血管位置がずれると、magnitudeのぼけだけでなく、速度ベクトル、断面流量、voxel-wise比較にも影響する。

PACEやnavigatorは、呼吸位置を測り、撮像の受け入れ、補正、タイミング制御を行うための枠組みとして理解できる。

問題	画像への影響	定量への影響
位置ずれ	血管ぼけ	ROI/断面流量が変わる
位相揺らぎ	速度mapの不安定	peak/TKE/MKEが動く
受け入れ率低下	時間延長	患者負担・再構成負荷

用語整理

PACE: SiemensのProspective Acquisition CorrEction。公開ページでは3D prospective motion correctionと説明されている。
Navigator: 横隔膜などの位置を短いechoで測る呼吸監視信号。

運用方法

呼吸同期の説明では、画質改善だけでなく、定量断面の再現性を目的として書く。
呼吸波形、受け入れ率、撮像時間を可能な範囲で記録する。

アンチパターン

呼吸同期が入っているから腹部4D Flowの位置ずれ問題は解決済み、と扱う。

2. ReCARはk-spaceの重要度で呼吸状態を使い分ける

ReCARはRespiratory Controlled Adaptive k-space Reorderingの略で、navigatorから得た呼吸位置に応じてk-spaceの割り当てを変える。中心k-spaceは呼気終末へ、外側k-spaceはより広い呼吸状態で取得する。

中心k-spaceは画像全体のコントラストや大域構造に効くため、ここを安定した呼気終末に寄せることが画質安定化に効く。一方、外側k-spaceは高周波成分であり、全てを呼気終末だけに制限すると撮像時間が伸びる。

k-space領域	画像での役割	ReCARの扱い
中心	コントラスト・大域構造・coil map	呼気終末に集める
外側	輪郭・細部・高周波	吸気中も活用
時間フレーム	心周期情報	フレームごとにsampling patternを回転

用語整理

Adaptive reordering: 呼吸状態に応じて、次に埋めるk-space位置を変える方式。
Phyllotaxis: 植物の葉序に由来する分布パターン。k-space上の均一・非干渉なサンプリング設計に使われる。

運用方法

ReCARは“呼吸を全部捨てる”方式ではなく、“中心と外側を呼吸位置で配分する”方式として説明する。
CS factor、navigator設定、reorderingの有無を同じ条件表に残す。

アンチパターン

ReCARを通常のrespiratory gatingと同一視する。ReCARはk-space orderingまで含む。

3. CS + ReCAR + inline recon が2分4D Flowの鍵

Maらの報告では、CS、ReCAR、inline reconstructionを組み合わせ、胸部大動脈4D Flowを約2分で撮像し、装置上で5分未満の再構成を行う実現性が示された。net flowは良好に一致した一方、peak velocityやpeak flowは過小評価傾向が報告されている。

これは名大のCS factor検討にも重要で、平均流量だけを見ると問題が小さく見えても、peakやTKE/MKEのような指標で崖が出る可能性がある。

構成要素	役割	副作用/注意
CS	scan time短縮	peak過小評価、正則化依存
ReCAR	呼吸artifact低減と効率化	不規則呼吸に弱い
Inline recon	臨床運用に乗せる	計算負荷・エラー管理
Navigator	呼吸位置情報	設定不良で逆効果

用語整理

Inline reconstruction: 撮像装置側で再構成まで完結し、外部offline処理を減らすこと。
Peak underestimation: CSや時間平滑化により、最大速度・最大流量が低めに出る傾向。

運用方法

CS検討ではnet flowだけでなく、Qmax、vmax、voxel-wise差分、TKE/MKEも評価候補に入れる。
臨床説明では、短縮と定量精度のトレードオフを明示する。

アンチパターン

2分で撮れることだけを強調し、peak underestimationを説明しない。

4. 腹部応用ではPACE/ReCARと解析断面の両方を見る

腹部4D Flowでは、呼吸による肝門部・門脈・側副路の位置変化が避けられない。ReCARで撮像artifactを抑えても、解析断面が術前後でずれれば流量比較が崩れる。

したがって、撮像側の呼吸制御と解析側の断面再現性をセットで扱う必要がある。特にBRTO/RTO研究では、側副路が細く曲がり、断面設定の主観性が入りやすい。

工程	確認点
撮像	navigator位置、受け入れ率、撮像時間、CS factor
再構成	反転/エラー、phase数、regularization
解析	断面位置、法線方向、mask、流向
報告	条件差、限界、再現性

用語整理

解析断面: flowを計算する2D plane。血管に垂直で、乱れや分岐の少ない位置が望ましい。
Voxel-wise比較: 同一座標の速度ベクトルを比較する解析。位置ずれに非常に敏感。

運用方法

断面流量を主解析、voxel-wise比較をサブ解析にするなど、位置ずれリスクに応じて段階化する。
呼吸同期条件は、撮像プロトコルだけでなく解析レポートにも残す。

アンチパターン

voxel-wise比較を腹部で無条件に主解析にする。半ボクセルのずれでも結論が動く可能性がある。

主要参考文献・根拠

社内・ローカル根拠: WIP039 AdvFlow CS4D, Bayesian Velocity Unfolding, TKE, Compressed Sensing, ReCAR文献メモ、および名古屋大学訪問書き起こしから抽出した論点を統合。
